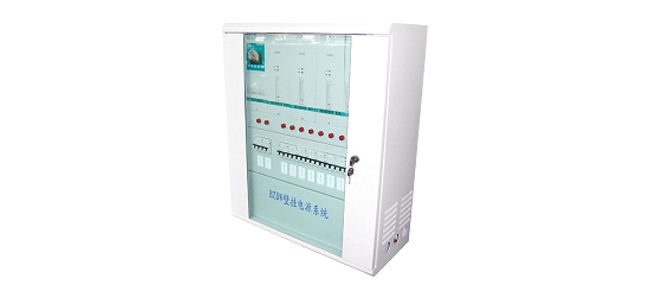

BZDW系列

BZDW系列壁掛電源系統是我公司專為小容量直流系統而設計的，適合構成38Ah/220V、65Ah/110V以下系統，適用于小型開閉所、小型用戶變電站及小型10KV變電站。

功能特點

適合構成38AH/220V（或65AH/110V）以下的系統；

整流模塊、監控單元和降壓單元均采用帶電插拔結構，安裝、維護方便；

可安裝3個3.0A/220V（或5.0A/110V）自冷模塊；

功率因數高達0.99，效率高達92%；

降壓單元具有自動硅鏈降壓功能，最大電流2A，沖擊電流30A/0.5s；

監控器采用LCD顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準；

監控器具有電池自動管理功能；

提供RS232和RS485兩種通訊接口選擇，提供CDT、MODBUS兩種通訊規約選擇，可與電站自動化系統連接；

監控器實現電池電壓、控母電壓，控母電流、電池充放電電流、模塊狀態檢測；

配電單元提供2路交流輸入（可選擇一路PT供電）、6路饋電輸出；

PT供電時系統自動限制輸出功率；

具有母線絕緣檢測和閃光輸出功能；

系統風扇采用溫控技術，提高風扇壽命，減少風扇噪音；

系統具有故障輸入輸出節點；

根據需要，可選配PMU-B2電池巡檢單元。

項目	參數指標		備注
產品型號	220V系統	110V系統
環境溫度	-5℃～45℃
相對濕度	≤90%
電網輸入電壓	220VAC（-20%～+25%）/50HZ±10%
PT輸入電壓	100±10%/50HZ±10%
輸出電壓范圍	198～286V	98～143V
輸出限流范圍	0.3A～3.3A	0.5A～5.5A	單模塊
穩壓精度	≤0.5%
穩流精度	≤1%
紋波系數	≤0.1%
功率因數	≥0.99		在輸入/輸出額定情況下
THD	≤5%
轉換效率	≥92%
可聞噪音	≤40dB
輸出過壓保護	294±4VDC	145±2VDC
風機啟動溫度	55℃±3℃		降溫后恢復
絕緣強度	輸出-地、輸入-地、輸入-輸出施加2KV，歷時1min		無飛弧、無閃絡
外形尺寸	500mm×700mm×230mm （寬）×（高）×（深）
以上參數僅供參考，請以產品說明書為準
