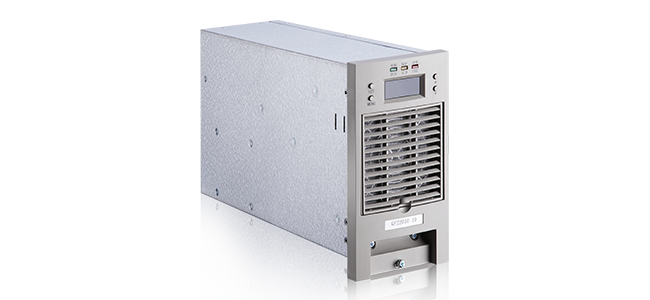

GF22010S-10系列

本系列模塊包括4個型號： GF22010S-10、GF22005S-10、GF11020S-10和GF11010S-10。

GF22010S-10系列高頻開關整流模塊先進的LLC諧振軟開關技術，效率高；采用APFC技術，功率因數高；散熱風扇采用溫度聯合電流控制模式，噪音低，風扇壽命長。

功能特點

輸入電壓工作范圍寬：165~286VAC /（45~65Hz）；

采用APFC技術，功率因數高；

采用先進的LLC諧振高頻軟開關技術，效率高，功率密度高；

完善的EMC設計，滿足相關標準要求；

內置短路回縮保護，即使模塊輸出長期處于短路狀態也不致?lián)p壞；

采用LED顯示，可查詢模塊的電壓、電流、地址及故障信息；

完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫、過流等；

風機采用溫度聯合電流控制調速，噪音小，可靠性高；

內置防反接保護，支持帶電熱拔插。

技術參數

項目	參數指標				備注
產品型號	GF22010S-10	GF22005S-10	GF11020S-10	GF11010S-10
交流輸入電壓	220VAC（-25%～+30%）				支持直流輸入
直流輸入電壓	170~264VDC				支持直流輸入
輸出額定值	10A/234V	5A/234V	20A/115V	10A/115V
電壓調節范圍	198～286V		98～143V
輸出限流范圍	10%～110%額定電流				110%最大限流點
穩壓精度	≤0.5%
穩流精度	≤0.5%
紋波系數	≤0.5%
功率因數	≥0.99				額定輸入、額定輸出
THD	≤5%
轉換效率	≥90%
輸出短路回縮	回縮電流≤40%額定電流，可恢復
輸出過壓保護	296±5VDC，不可恢復		152±5VDC，不可恢復		需手動恢復
輸入欠壓保護	158±10VAC（恢復電壓173±10VAC）				交流電壓正常后，自動恢復工作
輸入過壓保護	292±10VAC（恢復電壓284±10VAC）				交流電壓正常后，自動恢復工作
過溫保護	80℃±5（恢復溫度：60℃±5）				降溫后自動恢復
冷卻方式	溫度和電流聯合控制，線性調速
外形尺寸	88mm×177mm×310mm（寬×高×深）
模塊凈重	≤4Kg
以上參數僅供參考，請以產品說明書為準
