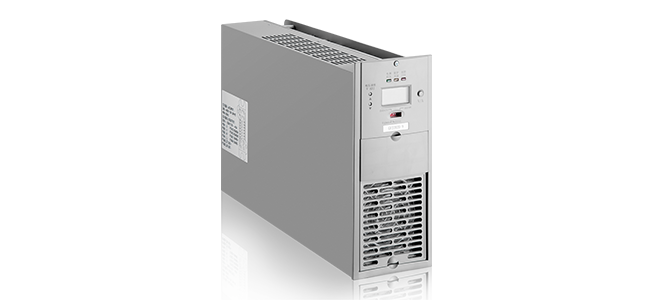

GZ-9系列

GZ-9系列模塊包括：GZ22005-9（220V/5A）、GZ11010-9（110V/10A）。

GZ-9系列高頻開關整流模塊采用全橋LLC諧振軟開關技術，效率高；采用半自冷散熱模式，噪音低。

功能特點

輸入電壓工作范圍寬：304VAC～456VAC；

采用先進的LLC諧振高頻軟開關技術，效率大于94%；

內置短路回縮保護，即使模塊輸出長期處于短路狀態也不致?lián)p壞；

采用LED顯示，可查詢模塊的電壓、電流和故障信息；

完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫、過流等；

風冷方式，風機采用溫度聯合電流控制調速，噪音小，可靠性高；

內置防反接保護，支持帶電熱拔插。

項目	參數指標		備注
產品型號	GZ22005-9	GZ11010-9
輸入額定電壓	380VAC（-20%～+20%）		-20%～-15%范圍限功率
輸出額定值	5A/230V	10A/115V
電壓調節范圍	198～286V	98～143V
輸出限流范圍	10%～110%額定電流		110%最大限流點
穩壓精度	≤0.5%
穩流精度	≤0.5%
紋波系數	≤0.5%
轉換效率	≥94%		額定輸入、額定輸出
輸出過壓保護	300±5VDC，不可恢復	145±3VDC，不可恢復	需手動恢復
輸入欠壓保護	295±5VAC（恢復電壓305±5VAC）		交流電壓正常后，自動恢復工作
輸入過壓保護	465±5VAC（恢復電壓450±5VAC）		交流電壓正常后，自動恢復工作
過溫保護	80℃±5（恢復溫度：65℃±5）		降溫后自動恢復
冷卻方式	溫度和電流聯合控制開啟，溫控線性調速		小負載時自冷
外形尺寸	110mm×257mm×415mm（寬×高×深）
模塊凈重	≤8Kg
以上參數僅供參考，請以產品說明書為準
